特点
       本系列高速高效数控滚齿机采用展成法原理实现圆柱直齿轮、圆柱斜齿轮（轴齿轮、盘齿轮)、蜗轮、小锥度齿轮、鼓形齿轮、花键、链轮、同步带轮及其他特定齿型的加工。机床主要铸件采用双层壁、高筋板结构设计，并通过有限元分析，既能保证机床整体刚性又兼顾机床的稳定性。
       • 机床分为五轴、六轴、七轴三种配置。
       • 刀杆采用液压自动拉紧和放松，方便用户更换刀具，缩短了调刀时间。

       • X、Z轴均采用高刚性滚柱直线导轨，使得导轨精度保持久和使用寿命长，并且后期维护方便。

       • C轴由高精度电机驱动，保证工作台分度精度的同时又能为滚齿加工提供强劲切削力。

       • Y轴采用了伺服电机直联驱动，保证窜刀精度并且延长了刀具使用寿命，同时又保证了机,床整体的切削刚性。

       • 顶尖导轨为高精度线轨，并配油缸驱动顶尖运动，保证顶尖导轨的运动精度和调机的便利性。

       • 加工区域安装了不锈钢内防护，将加工区域完全分开，便于排屑。

       • 可选配精密二次对刀装置进行硬齿面的精密二次硬刮。

       • 配备旋转式顶尖，避免使用固定顶尖时中心孔的磨损，并且增强了顶尖回转精度。



技术参数

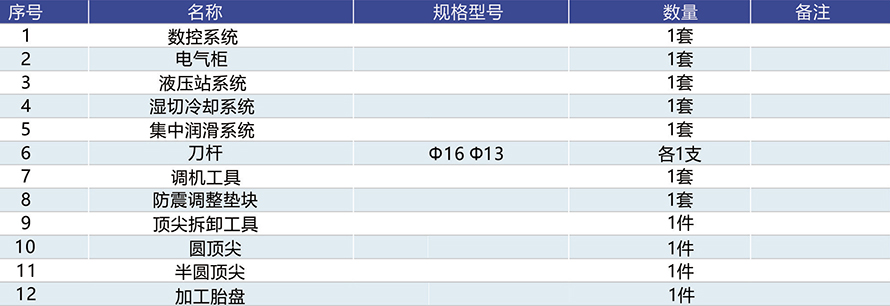

配置内容



选配项
